Предисловие

При классической схеме охлаждения ПК кулеры процессора, видеокарты, чипсета, т.е. основных источников тепла рассеивают его внутри корпуса,а корпусные вентиляторы должны создавать достаточный воздушный поток для отвода тепла из корпуса и притока холодного воздуха. Но хороший поток это, как правило, шум. А если снижать скорости вентиляторов, температура внутри начинает расти, кулерам процессора, видеокарты, чипсета необходимы все большие обороты, чтобы справиться с охлаждением компонентов, опять растет шум, да и страдают другие чувствительные к перегреву компоненты, которые сами много тепла не выделяют - винчестеры и различные карты расширения.

Системы водяного охлаждения призваны при помощи рабочей жидкости переносить тепло от источника к радиатору, который рассеивает его сразу за борт корпуса, либо вообще находится вне корпуса. Достаточно небольшого воздушного потока для поддержания в корпусе невысокой температуры, при которой чувствительные к перегреву компоненты будут чувствовать себя комфортно. Однако есть и недостатки у СВО: жидкость может вывести из строя компоненты ПК в случае разгерметизации системы, работающая помпа (водяной насос) может издавать значительный шум, а если радиатор системы внешний, то это дополнительные неудобства - начиная от его размещения и заканчивая внешним видом.

А что если отводить тепло от его основных источников за борт не при помощи жидкости, а воздушным потоком, изолированным от остальных компонентов ПК, т.е. направить горячий воздух от процессора, видеокарты, чипсета по воздуховоду сразу за борт корпуса?

Этап 1. Воздуховод для охлаждения процессора

Система: inwin q500, thermaltake purepower 480w, msi k8n neo3, athlon 64 2800+ @2160, asus geforce 7600gt, 5 hdd, aver tv 307

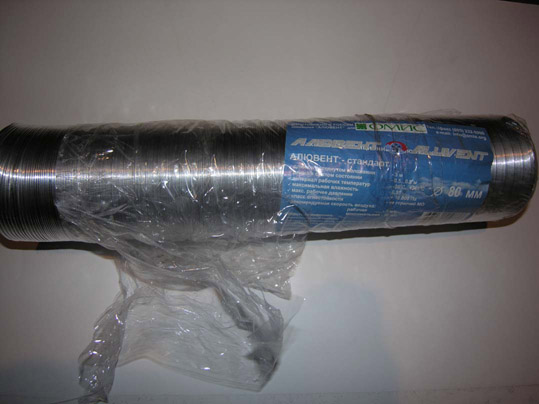

На строительном рынке был приобретен воздуховод (гофр) - алювент диаметром 80мм, который легко гнется и режется ножом.

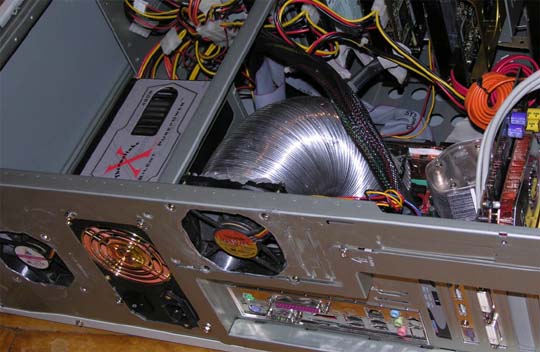

От гофра был отрезан кусок нужной длины и приклеен поксиполом к вентилятору на задней стенке корпуса , щели промазаны клеем.

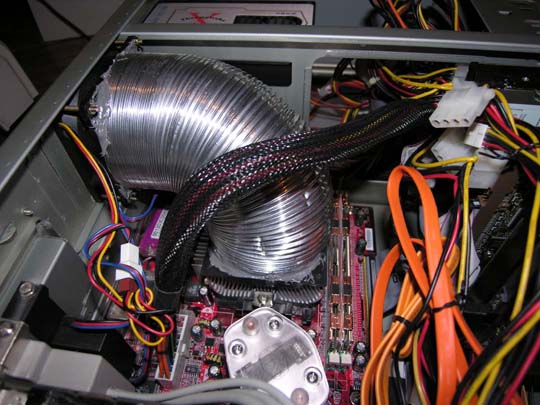

С процессорного кулера был снят вентилятор и к оставшемуся на процессоре радиатору был приклеен другой конец воздуховода.

Конструкция забирает горячий воздух с радиатора процессора и выбрасывает его за борт корпуса.

Дополнительно были удалены решетки на задней стенке корпуса, снижающие поток от вентиляторов.

Испытания при нагрузке 100% показали изменение температур компонентов:

Вывод: Цель отвода тепла от процессора сразу за борт корпуса достигнута. Компоненты, чувствительные к перегреву снизили свою температуру в среднем на 7 градусов. Уровень шума уменьшился.

Этап 2. Воздуховод для охлаждения чипсета

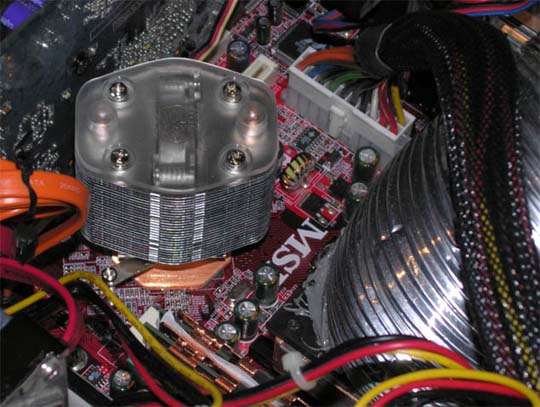

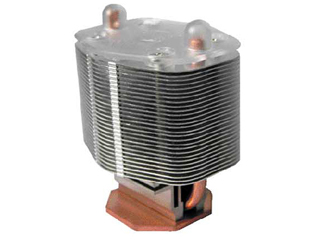

На чипсете был установлен кулер на тепловых трубках Coolermaster Blue Ice,в центре которого установлен маленький вентилятор, работающий на 5000 оборотах и дающий поток 4,5 CFM.

Достаточно шумно и не очень производительно.

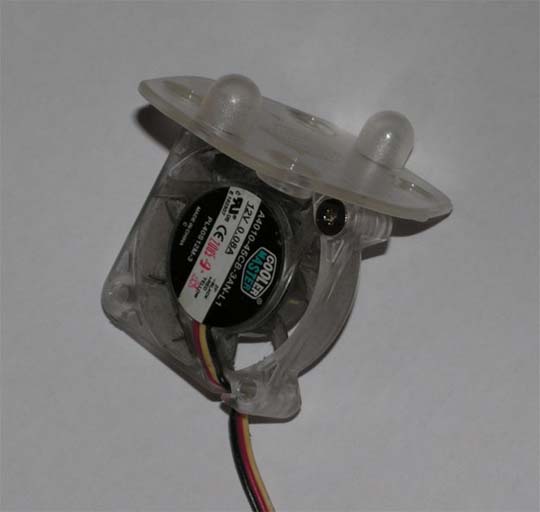

Поэтому из кулера был удален вентилятор.

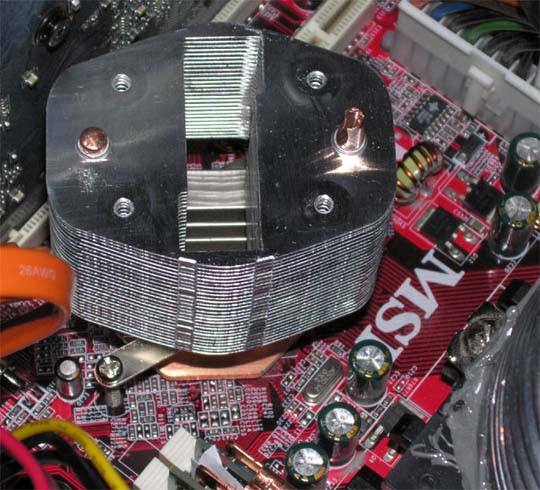

А сам радиатор стал готов к установке на него воздуховода.

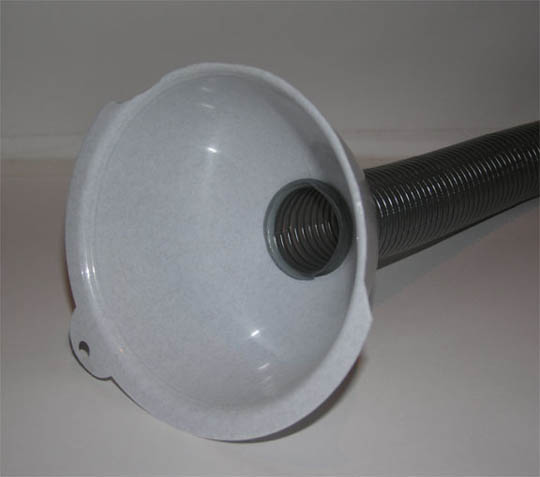

Для изготовления воздуховода понадобились воронка D 12см, пластиковый воздуховод D 4см(продается как шланг для пылесоса). В воронке был сделан отрез по диаметру 3.8 см, в получившееся отверстие был ввернут воздуховод.

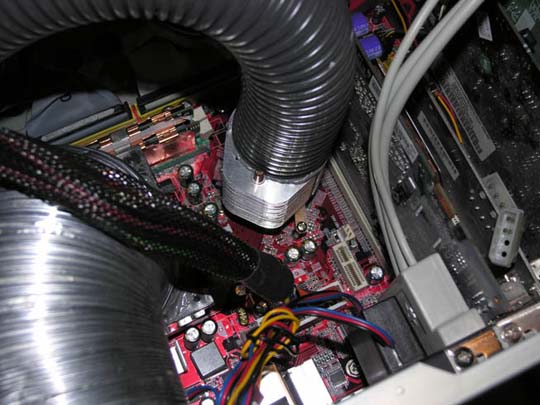

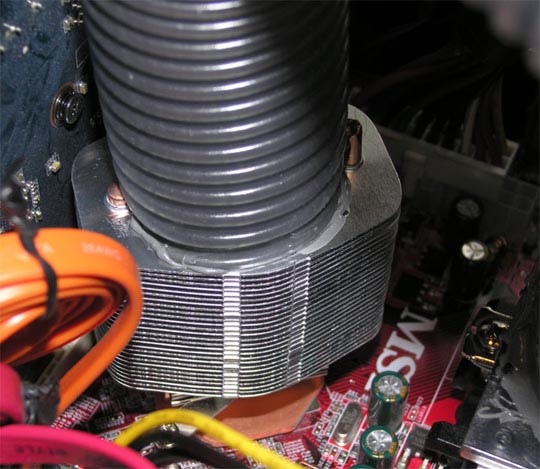

Далее другой конец воздуховода был приклеен к радиатору чипсета.

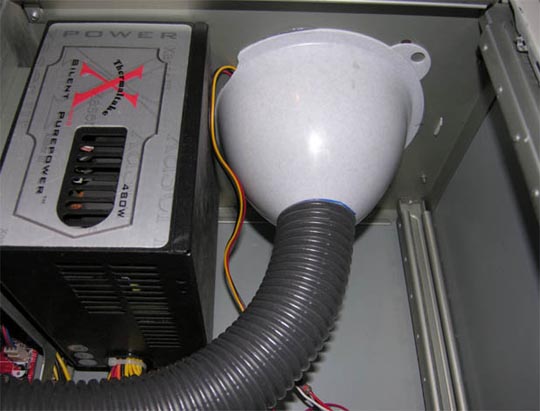

А воронка была надета на вентилятор задней стенки и приклеена к корпусу.

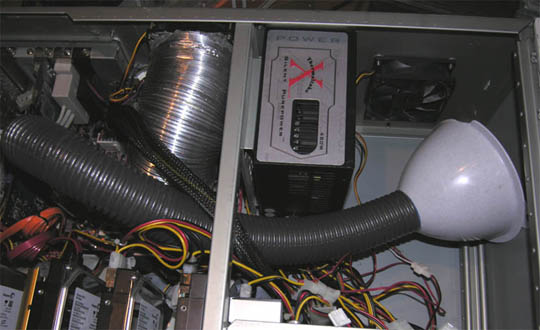

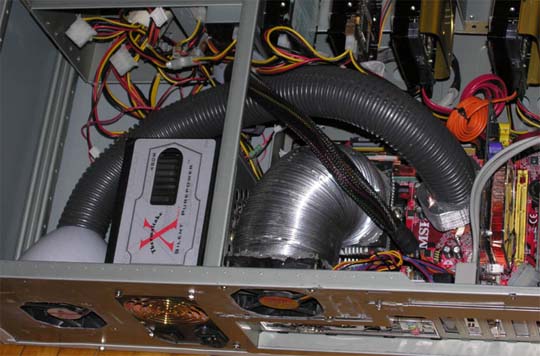

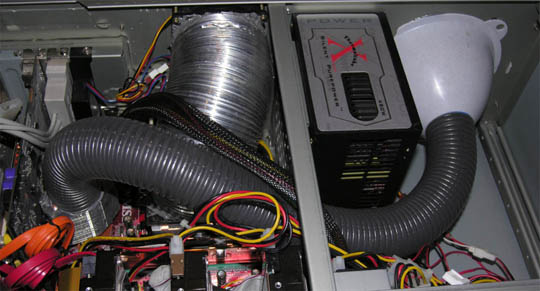

В итоге получилась такая система.

Испытания при нагрузке 100% показали изменение температур компонентов:

Вывод: Цель отвода тепла от чипсета сразу за борт корпуса достигнута. Компоненты, чувствительные к перегреву снизили свою температуру в среднем на 2 градуса. А общее снижение температуры от установки воздуховодов процессора и чипсета в среднем достигло 9 градусов. Уровень шума еще больше уменьшился. В настоящее время вентиляторы работают от 5 вольт и их практически не слышно.

Эпилог

Впереди предстоит отвод тепла за борт от видеокарты. Желаю всем энтузиастам удачи!

tr95
